LED szalag rendszer összeállítása
Manapság már nagyon sokan és nagyon sok helyen alkalmaznak LED szalagos világítást mind lakossági célokra, mind üzleti, ipari felhasználásra is.
Otthoni felhasználás jellemzően a pultvilágításra és a dekorációs- vagy hangulatvilágításra korlátozódik, míg az üzleti felhasználásban rendkívül széleskörűen alkalmazzák a LED-szalagot, mint fényforrást: lehet reklámtáblában, műhelyben, raktárban, lámpatestekben és szinte bármilyen környezetben használatos.
Ezzel a kis bekezdéssel szeretnénk elősegíteni a webáruházunkban történő vásárlást, a megfelelő alkatrészek kiválasztását.
A LED szalagok általában egy flexibilis PCB (Printed Circuit Board – Nyomtatott áramköri lap) lapra épített LED chipeket és az azokat meghajtó elektronikát jelentik. Gyárilag 5 méteres tekercsekre csévélik a legyártott szalagokat és általában így is kerülnek értékesítésre.
A következőkben ismertetjük egy 230V~ rendszeren üzemelő egyszínű LED szalag rendszer fő komponenseit:
- LED szalag (12 vagy 24V DC)
Elsőre talán nehéznek tűnik kiválasztani a megfelelőt, de havonta több száz méter LED szalag értékesítése után csak a legkiemelkedőbb minőségű LED szalagot kínáljuk ügyfeleink részére. Ezek nem a legolcsóbbak viszont jó szívvel ajánljuk őket.
Szükséges meghatározni, hogy mi a cél: általános világítás vagy hangulat/irányfény.
Világítási célokra a nagyobb teljesítményű (>1200 lumen/méter) szalagot ajánljuk. A fény színe egyéni ízlés alapján dől el, illetve a megvilágítás célja is igényelhet különböző színhőmérsékleteket.
- Tápegység - A LED szalagok általában 12 V DC üzeműek ezért a megtáplálásukhoz szükség van egy tápegységre, amely a hálózati (230 V AC) feszültséget átalakítja 12V (vagy 24 V) DC-re. Hasonlóan a szalagokhoz, itt is csak az évek alatt bevált termékeket kínáljuk. És nem szabad bedőlni a több éves garancia ígéreteknek, mert nem egyszer tapasztaljuk, hogy hiába van akár 5 év garancia, ha az idő alatt többször javítani vagy cserélni kell, amihez sok esetben ki is kell hívni a villanyszerelőt, aminek költsége van.
Mi a jól ismert és vibrálás mentes MeanWell tápegységeket kínáljuk.
Tápegység méretezése: kb. 10%-kal felül kell méretezni. Pl. 5 méter 9,6W-os szalag 48W - ehhez méretezzük a tápegységet (48Wx1,1=52,8W). Így a termékkínálat alapján a 60W-os tápegységet kell választani. pl. MW-LPV-12-60
- Profilsín – ebbe rögzítjük a LED-szalagot, a LED szalag megfelelő hűtését biztosítja. Általában a LED szalag garanciájának feltétele, hogy fém profilsínbe legyen ragasztva)
- Profilsín rögzítő klipsz – a profilsín előtt csavarozzuk fel a telepítés helyére, majd ebbe pattinthat bele a profilsín. Használatával bármikor könnyedén eltávolítható a profilsín a LED szalaggal együtt. Felületre szereléshez, süllyesztett profilhoz, ragasztott profilhoz nincs rá szükség.
- Idomok – L éa T idom a 90°-os fordulókhoz, elágazásokhoz. Esztétikus megjelenést ad, de nem mindig szükséges a használata.
- Profilsín takarók – Védelmi, esztétikai, optikai funkciója van, a profilsínbe ragasztott szalagot védi a mechanikai hatásoktól, fröccsenő víztől. Valamint az opál és matt kivitelekkel diffuzálható a LED szalag fénye, így kellemesebb, lágyabb megvilágítást érhetünk el.
Típusai:
- Víztiszta (átlátszó): a LED szalag teljes egészében látható, közel a teljes fényt átengedi
- Matt: áttetsző, a LED szalag nem teljesen homogén fényt ad ki. Van fényveszteség.
- Opál (tejfehér): a fény teljesen homogén, nem látszódnak a LED-chipek világításkor. A fényveszteség akár 30% is lehet. Az opál búra megtöri a fényt így nagyobb a sugárzási szög illetve a káprázás is jóval kisebb. Nagyon kellemes, lágy megvilágítást ad.
- Kapcsoló – mindig optimális és esztétikus megoldásra törekedve javasoljuk a profilsínbe építhető kapcsolók használatát, vagy a hagyományos fali kapcsolók használatát a vezetékes zsinórkapcsolóval szemben.
Kiegészítők
- Vezeték a bekötéshez. pl. 2 eres hangszóróvezeték
- Zsugorcső a vezeték és a LED szalag csatlakozásánál
- Dugvilla (ha nem megoldható a közvetlen bekötés)
- Vezetékösszekötők a tápegység és a vezetékek csatlakoztatásához
- Forrasztási kiegészítők (páka, ón)

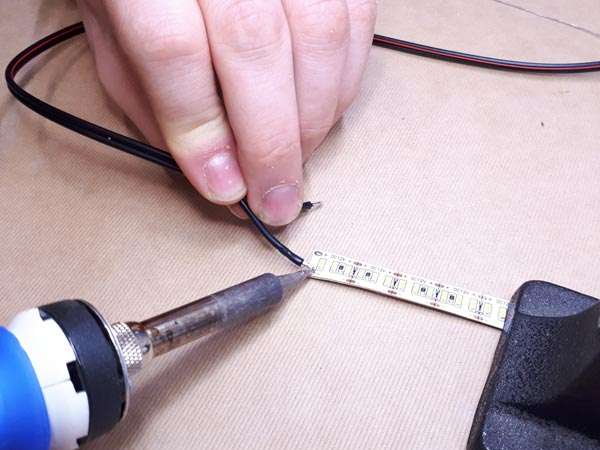

LED szalag toldása
Minden esetben a forrasztásos toldást és csatlakoztatást javasoljuk, a precíz működés érdekében. Tapasztalatunk szerint kerülendők az egyszerűen összecsúsztatható LED szalag toldók és összekötők.
LED szalag komponensek sorrendje:
Betáp (közvetlen, vagy dugvillával) > vezeték > tápegység > vezeték > LED szalag
Kapcsolót a tápegység elé, vagy a LED szalag elé (profilba épített kapcsoló esetén) tehetünk
