Fényforrás és izzó kiválasztása - 2. rész: Foglalatok

E10 foglalat

Edison menetű 10 mm átmérőjű foglalat. Általában speciális kis teljesítményű és törpefeszültségű izzók foglalatja. Néha törpe foglalatnak is nevezik. Példa: hagyományos kerékpárlámpa izzó, jelzőizzók.

E11 foglalat

Edison menetű 11 mm átmérőjű foglalat. Leginkább a 120-130 V feszültségű hálózatokon használatos, de kapható 199 V feszültségig. Létezik hagyományos, illetve gázkisüléses, halogén és LED technológiával is. Észak-Amerikában elterjedt, Magyarországon nem elterjedt típus.

E12 foglalat

Edison menetű 12 mm átmérőjű foglalat. Leginkább a 120-199 V feszültségtartományban használatos foglalattípus. Kompakt fénycsöves (CFL), halogén, és LED-kivitelben is használatos. Észak-Amerikában elterjedt, Magyarországon nem elterjedt típus.

E14 foglalat

Edison menetű 14 mm átmérőjű foglalat. Nagyon gyakori típus, de általában a kisebb teljesítményű csillárokban, és lámpatestekben használatos. Leggyakrabban 220-230 V feszültségű izzóknál használatos, de emellett gyakori a felhasználása dekorációs fényforrásokhoz, speciális jelzőizzók, munkalámpák izzóiként is. Minyon foglalatnak is nevezik. Az izzók általában gömb vagy gyertya formájúak, vagy ezek valamilyen változatai. Használják irányított fényű reflektor izzóknál is. Jelenleg már leginkább ledes izzókat használtunk a hagyományos volfram szálas izzók helyett.

E17 foglalat

Edison menetű 17 mm átmérőjű foglalat. Leginkább a 120-199 V feszültségtartományban használatos foglalattípus. Változatos fejkialakítással is alkalmazzák (gömb, gyertya, cső, reflektor, stb). Észak-Amerikában elterjedt, Magyarországon nem elterjedt típus.

E26 foglalat

Edison menetű 26 mm átmérőjű foglalat. Leginkább a 120-199 V feszültségtartományban használatos foglalattípus. Teljesítményválasztéka rendkívül nagy, az 1 W teljesítménytől a 375 W teljesítményig kapható. Változatos fejkialakítással is alkalmazzák (gömb, gyertya, cső, reflektor, stb). Észak-Amerikában elterjedt, Magyarországon nem elterjedt típus, más piacokon viszont gyakran és nagy mennyiségben használatos.

E27 foglalat

Edison menetű 27 mm átmérőjű foglalat. Ez a leginkább elterjedt izzó és fényforrás foglalat típus. A relatív kicsi teljesítménytől a legnagyobb teljesítményig találunk ilyen foglalatú fényforrásokat. Klasszikus foglalat típus, Fő megvilágítási célokra használják, az egyik legerősebb fizikai rögzítést tesz lehetővé az Edison-menetű foglalatok közül. Felhasználási területek: lakásvilágítás, otthonvilágítás, garázs, előtér, hálószoba, konyha, nappali, de kültéri világításra is. Leginkább 230 V hálózaton üzemel, de léteznek 24 V-os izzók is, speciális gépipari alkalmazásokra.

E39 (Észak-Amerika) és E40 foglalat

Edison menetű 40 mm átmérőjű foglalat. Ritkán használatos típus, leginkább térvilágítási, közvilágítási célokra alkalmazzák. Góliát foglalatnak is nevezik. Rendkívül erős fizikai rögzítést tesz lehetővé. Jellemzően nagy teljesítményű fényforrások foglalata.

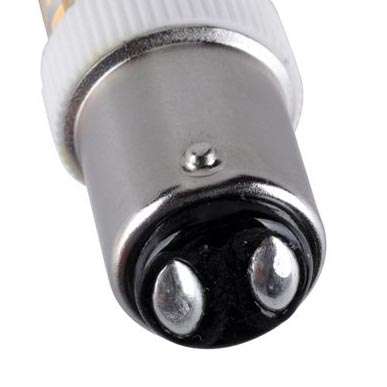

BA15d

Bajonettes foglalat, az alján levő két elektromos csatlakozóval. Gyakori típus, azonban Magyarországon nem túl elterjedt. Leginkább a 110-130 V feszültségen alkalmazzák, de kaphatóak 230 V feszültségű verziók is. Felhasználása általános, háztartási célokra.

BA15s

Ennek a foglalatnak az alján van egy érintkező, valamint az oldalán csatlakozik még. Szinte csak törpe- vagy kisfeszültségen használatos, a kínálat legnagyobb része 10 és 20 V között van. Speciális izzókhoz, jelzőizzókhoz alkalmazzák.

B22

Igen elterjedt típus, azonban Európában ritkán alkalmazzák. Hálózati feszültségű fényforrásoknál alkalmazzák, általános háztartási és ipari célokra.

GU10

Speciális kialakítású érintkezőkkel kialakított foglalat típus, amely az elektromos csatlakozás mellett a GU10 fényforrás rögzítését is megoldja. A két csatlakozótüske távolsága 10 mm. Elforgatva rögzíthető. Magyarországon leggyakrabban spot lámpákban, süllyesztett lámpákban, leginkább halogén, vagy LED kivitelben alkalmazzák. Fejméretek: MR-16, vagy MR-11.

GX10

Hasonló kialakítású foglalat, mint a GU-10, azonban kompaktabb. Ritkán alkalmazzák, ekkor leginkbb speciális spot fényforrásokkal szerelik.

GU24

Az elektromos csatlakozás és fizikai rögzítés itt is egyben van megoldva. Leginkább CFL (kompakt fénycső) és LED technológiához használják a 110-130 V feszültségű hálózatokon. Magyarországon nem használatos.

GX53

Bajonettes, elfordításra rögzíthető foglalat. A két érintkező középpont távolsága 53 mm. Különlegesebb fényforrásoknál alkalmazzák, ahol fontos, hogy helytakarékosan megoldható legyen a rögzítés és csatlakozás. Egyre ritkábban alkalmazzák.

G5 (T5)

230 V hálózati feszültségszinten alkalmazható fénycső foglalat típus. A T5 fénycsövekhez használják. Manapság a bútorvilágító lámpatestekhez vagy a kis helyigényű lámpákhoz használják.

A T5 fénycső előnye a kicsi átmérő és az energiahatékony működés.

G13 (T8)

T8 fénycsöveknél használatos 230 V feszültségen működő foglalat típus. Még ma is nagyon gyakori. Létezik vízmentes kültéri G13 T8 foglalat is, mellyel kültéri alkalmazása lehetséges. Vízmentes kivitelét leggyakrabban akvárium fénycsövekhez, vagy terrárium fénycsöveknél használják.

A T8 fénycsövek jó színvisszaadást (CRI, Ra) adhatnak, nagy fényteljesítményt, és még a mai LED-technológiával szemben is gazdaságos üzemeltetést tesz lehetővé. Egyébként pedig léteznek már LED fénycsövek is, amelyek előtét nélkül üzemelnek.

2G7

Négy, sorban elhelyezkedő csatlakozótüske. Általában U formájú kompakt fénycsöveket szerelnek vele. 2G7 foglalatú fényforrások.

S14S

Két, vastagabb csappal csatlakozó foglalat, melyet a vonalizzókhoz alkalmaznak. Vagyis múlt időben, mert a vonalizzók gyártása hagyományos értelemben megszűnt, LED-es kivitelek azonban még beszerezhetőek.

2GX13

Négy darab kétoldalasan páronként elhelyezett csatlakozó tüskés foglalat típus. Körfénycsövekben használatos.

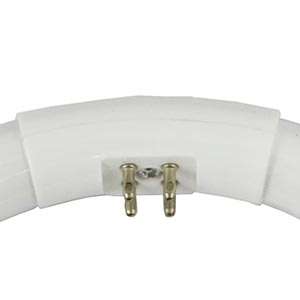

G10q

Négy darab szimmetrikusan páronként elhelyezett csatlakozótüskés foglalat. Alkalmazása a körfénycsöveknél történik, általában körfénycsöves mennyezeti lámpatestekben használatos.

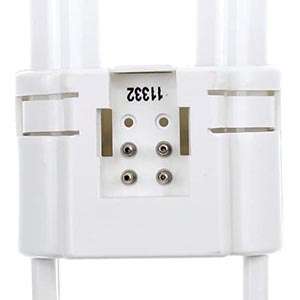

GR10q

A G10q-hoz hasonlóan elhelyezett 4 db csatlakozó, azonban itt a tüskék körüli elrendezés másmilyen. Kompakt fénycsöves fényforrásoknál alkalmazzák, úgynevezett perecizzóknál.

G4

Kettő szimmetrikus tüske, a tüskék között 4 mm távolsággal. Kizárólag 12 V feszültségszinten alkalmazandó. Leggyakoribb alkalmazása halogén izzókkal, de gyártják LED fényforrásokhoz is.

GU4

Kettő szimmetrikus tüske, a tüskék között 4 mm távolsággal. A tüskék vastagabbak mint a G4 típusnál, valamint masszívabb a foglalat.

GZ4

G5.3 / GU5.3

Kettő szimmetrikus tüske, a tüskék között 5,3 mm távolsággal. Leggyakrabban 12 V és 130 V közötti feszültségtartományban alkalmazzák. Gyakori az MR-16 fejmérettel együtt alkalmazva, sok esetben pedig MR-16 foglalatként hivatkoznak a GU5.3 foglalatra (tévesen). Az MR16 a fejméretet jelöli. Spot/szpot lámpákban használják, illetve fürdőszobai és bútorvilágító kisebb méretű lámpatestekben.

GY6.35

Kettő szimmetrikus tüske, a tüskék között 6,35 mm távolsággal. Általában vastagabb vagy vastagított (mint a képen látszik) a tüske, mint a G5,3 és G4 típusoknál, ezáltal könnyebben megkülönböztethető. Alkalmazzák 12 V-tól egészen 230 V feszültségű fényforrásokon is.

G9

Két érintkezős foglalat, általában hajlított drótszállal, vagy lemezből vágott érintkezőkkel. A legtöbb esetben 230 V feszültségen működik. A tüskék közötti távolság 9 mm. Létezik hagyományos halogén kivitelben és már LED kivitelben. Általános célú fényforrásokban alkalmazzák.

R7s, RX7s

Porcelánba ágyazott érintkező foglalat, melyet leginkább a fényvetőkbe, reflektorokba építenek. 230 V feszültségen üzemelnek. Alkalmazzák halogén, fémhalogén, ritkább esetekben CFL (kompakt fénycső), LED fényforrásokhoz is. Az R7s típus változó hosszúságú lehet, leggyakrabban a J78 (78 mm) és a J118 (118 mm) kialakítások terjedtetek el.
