Az MP-Sensor új P. Touch nyomásérzékelője

Az új P.Touch nyomáskapcsoló kialakítás befejezi a folyadékérzékelők generációváltását

Az MP-Sensor örömmel jelenti be újonnan kifejlesztett P.Touch nyomásérzékelő sorozatának bevezetését. A P.Touch innovatív és egyedülálló operációs rendszere egy hosszirányban beépített érintőképernyőn keresztül működik, ahol egy virtuális görgetőkerék emeli ezeket az ipari érzékelőket az egyszerűség és az intuitív kezelés szempontjából teljesen új szintre. Az új rendszerrel megnyíló lehetőségek sokasága új elemet hoz a modern érzékelőtechnika világába.

A TFT érintőkijelző egyrészt lehetővé teszi a menüpontok egyszerű szöveges megjelenítését 160x80 pixel felbontásban; a rejtélyes rövidítések, amelyek jelentését fáradságosan kell keresni a használati utasításban, a múlté. Ezen túlmenően, ha szükséges, sok további információ is megjeleníthető a képernyőn, hogy az aktuális nyomásérték mellett egy pillantással megtekinthesse a beállított kapcsolási értékeket vagy a nyomás mértékegységét. Másrészt az érintőképernyőn keresztüli kezelés intuitív és páratlanul egyszerű használatot biztosít.

A rozsdamentes acél ház és a geometrikusan védett üveg kijelző minimalista, esztétikus és rendkívül kompakt és robusztus kialakítást eredményez, amely ebben a tekintetben is új mércét állít fel. A mechanikus működtető elemek hiánya nagyfokú kopásmentességet biztosít. Ez a szabadalmaztatás alatt álló kialakítás az egyetlen módja annak, hogy ezt a kompaktságot elérjük egy kijelzővel ellátott nyomásérzékelőben. A hosszirányban elhelyezett kijelző és az elektromos M12-es csatlakozó lehetővé teszi a legszűkebb helyen történő telepítést. A P.Touch ezért akár 50%-kal kompaktabb, mint a korábbi nyomásérzékelős konstrukciók, és a kijelző mérete megközelítőleg azonos.

A P.Touch sorozat nyomásérzékelői lehetővé teszik a folyamatnyomás megbízható mérését ipari környezetben. Szinte bármilyen alkalmazáshoz ideálisak, például hidraulikus rendszerek nyomásellenőrzéséhez, hűtőfolyadék-ellátás felügyeletéhez vagy fröccsöntőgépek folyamatnyomás-méréséhez.

A P.Touch az első olyan termék, amely az új MP-Sensor platformon alapul folyadékérzékelők számára. Az elkövetkező néhány évben a portfólió folyamatosan bővül és kiegészül a folyadéktechnológia egyéb mért változóihoz tartozó érzékelőkkel. Mivel a jövőben minden érzékelő ezen a platformon fog alapulni, nagyon hasonlóak lesznek, és szintén TFT érintőképernyővel működnek majd.

A P.Touch sorozat legfontosabb jellemzői egy pillantásra:

• Különböző nyomástartományok 0...600 bar között (kérésre vákuumos kivitelben is).
• TFT érintőkijelző a nyomásjelzéshez és a kapcsolási pont beállításához
• A kapcsolási pontok beállítása virtuális görgetőkerék segítségével
• Konfigurálható kimenetek (digitális vagy analóg - programozható) és folyamatértékek továbbítása IO-Link-en keresztül.
• A kijelző/ház a felszerelés után 350°-kal elforgatható

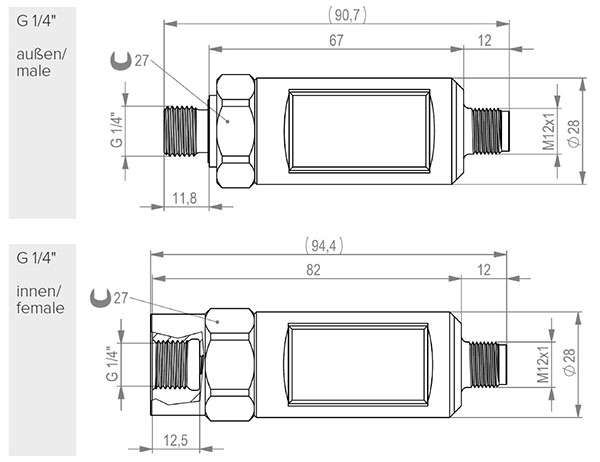

• Mindössze 28 mm-es házátmérő "in line" folyamat- és elektromos csatlakozással
• Kényelmes paraméterezés IO-Link segítségével PC vagy IO-Link master segítségével

Rendelhető 3 féle tömítéssel:

• NBR (Akrilnitril-butadién): Ellenáll az olajnak, a benzinnek és más vegyszereknek. Alkalmazási hőmérséklet -40 - 108°C.
• FKM (Fluor-Kaucsuk, Viton): Jobb a hő és vegyszerellenállósága mint az NBR, akár 260°C-ig alkalmazható. Nem kompatibilis például az acetonnal és az ecetsavval.
• EPDM (Etilén-propilén kaucsuk): Hő-, ózon-, gőz- és időjárásálló akár -40 - 150°C-ig. Elektromosan szigetel. Nem kompatibilis a legtöbb szénhidrogénnel, például olajokkal, kerozinnal, aromás vegyületekkel, benzinnel és halogénezett oldószerekkel.

Tulajdonságai:

• Mérőcella: Piezorezisztív kerámia (Al2O3 96%) mérőcella (relatív)
• Mérési pontosság: ±0,5% FSO (LP, 23°C-on)
• Működési feszültség: 9...30 VDC (13...30 VDC)
• Kimeneti áram: max. 200 mA kimenetenként
• Üzemelési hőmérséklet: -25°C...+80°C
• Folyadék hőmérséklete: -25°C...+100°C
• Alkalmas folyadékok: 2. folyadékcsoportba tartozó közegek
• Védelmi fokozat: IP65 / IP67 / IP68
• Nedvesített anyagok: 1.4404 rozsdamentes acél; kerámia érzékelő Al2O3 96%; NBR, FKM vagy EPDM tömítő
• Külső burkolati anyagok: 1.4301 rozsdamentes acél és üveg
• Várható élettartam: 100 millió terhelésváltás
