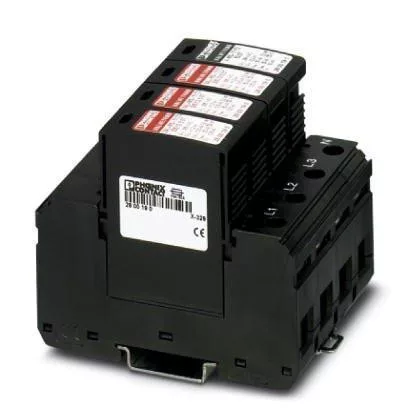

VAL-MS-T1/T2 335/12.5/3+1, villámáram- és túlfeszültség-levezető, L1,L2, L3, N, PE

• IEC vizsgálati osztály I / II



  • I


  • T1 / T2


  • T1






• EN típus T1 / T2



  • T1






• IEC szerinti áramellátó rendszer TT



  • TN-S






• Védelmi utak L-N



  • L-PE


  • N-PE






• Szerelési mód Kalapsín: 35 mm


• Szín: mélyfekete RAL 9005


• Készülékház anyaga: PA 6.6 PBT


• Szennyeződési fok: 2


• Éghetőségi osztály: az UL 94 szerint V-0


• Kialakítás: Kalapsínre szerelhető modul kétrészesen dugaszolható


• Pólusszám: 4


• Jelentés, a túlfeszültség-védelem hibás: látható

Védelmi kapcsolás

• UN névleges feszültség 240/415 V AC (TN-S)



  • 240/415 V AC (TT)






• Néveleges frekvencia fN 50 Hz (60 Hz)


• Legnagyobb tartós feszültség UC (L-N) 335 V AC


• Legnagyobb tartós feszültség UC (L-PE) 335 V AC


• Legnagyobb tartós feszültség, UC (N-PE) 264 V AC


• Névleges terhelőáram IL 80 A


• Földelőáram IPE ≤ 5 µA


• Készenléti teljesítményfelvétel PC ≤ 810 mVA


• Névleges levezetési áramlökés In (8/20) µs (L-N) 12,5 kA


• Névleges levezetési áramlökés In (8/20) µs (L-PE) 12,5 kA


• Névleges levezetési áramlökés In (8/20) µs (N-PE) 50 kA


• Max. levezetési áramlökés Imax (8/20) µs 50 kA


• Vizsgálati villámáram (10/350) µs (L-N), töltés 6,25 As


• Vizsgálati villámáram (10/350) µs (L-N), fajlagos energia 39 kJ/Ω


• Vizsgálati villámáram (10/350) µs (L-N), áramcsúcsérték Iimp 12,5 kA


• Vizsgálati villámáram (10/350) µs (L-PE), töltés 6,25 As


• Vizsgálati villámáram (10/350) µs (L-PE), fajlagos energia 39 kJ/Ω


• Vizsgálati villámáram (10/350) µs (L-PE), áramcsúcsérték Iimp 12,5 kA


• Vizsgálati villámáram (10/350) µs (N-PE), töltés 25 As


• Vizsgálati villámáram (10/350) µs (N-PE), fajlagos energia 625 kJ/Ω


• Vizsgálati villámáram (10/350) µs (N-PE), áramcsúcsérték Iimp 50 kA


• Teljes levezetett lökőáram Itotal (8/20) µs 50 kA


• Teljes levezetett lökőáram Itotal (10/350) µs 50 kA


• Követőáram-kioltóképesség Ifi (N-PE) 100 A


• Rövidzár állóság ISCCR 25 kA


• Védelmi szint Up (L-N) ≤ 1,2 kV



  • ≤ 1,6 kV (30 kA - 8/20 µs)






• Védelmi szint Up (L-PE) ≤ 2 kV


• Védelmi szint Up (N-PE) ≤ 1,7 kV


• Maradékfeszültség Ures (L-N) ≤ 1,2 kV (In mellett)



  • ≤ 1,1 kV (10 kA mellett)


  • ≤ 1 kV (5 kA mellett)


  • ≤ 0,9 kV (3 kA mellett)






• Maradékfeszültség Ures (L-PE) ≤ 2 kV (In mellett)



  • ≤ 1,5 kV (10 kA mellett)


  • ≤ 1,2 kV (5 kA mellett)


  • ≤ 1,1 kV (3 kA mellett)






• Maradékfeszültség Ures (N-PE) ≤ 0,6 kV (In mellett)



  • ≤ 0,5 kV (10 kA mellett)


  • ≤ 0,5 kV (5 kA mellett)


  • ≤ 0,4 kV (3 kA mellett)






• TOV-viselkedés UT (L-N)-nél 415 V AC (5 s / ellenálló üzemmód)



  • 457 V AC (120 perc / safe failure üzemmód)






• TOV-viselkedés UT (N-PE)-nél 1200 V AC (200 ms / ellenálló üzemmód)


• Megszólalási idő tA (L-N) ≤ 25 ns


• Megszólalási idő tA (L-PE) ≤ 100 ns


• Megszólalási idő tA (N-PE) ≤ 100 ns


• Maximális előtétbiztosítás V átvezető kábelezésnél 80 A (gG - 16 mm²)


• Maximális előtétbiztosítás leágazó kábelezésnél 160 A (gG)
