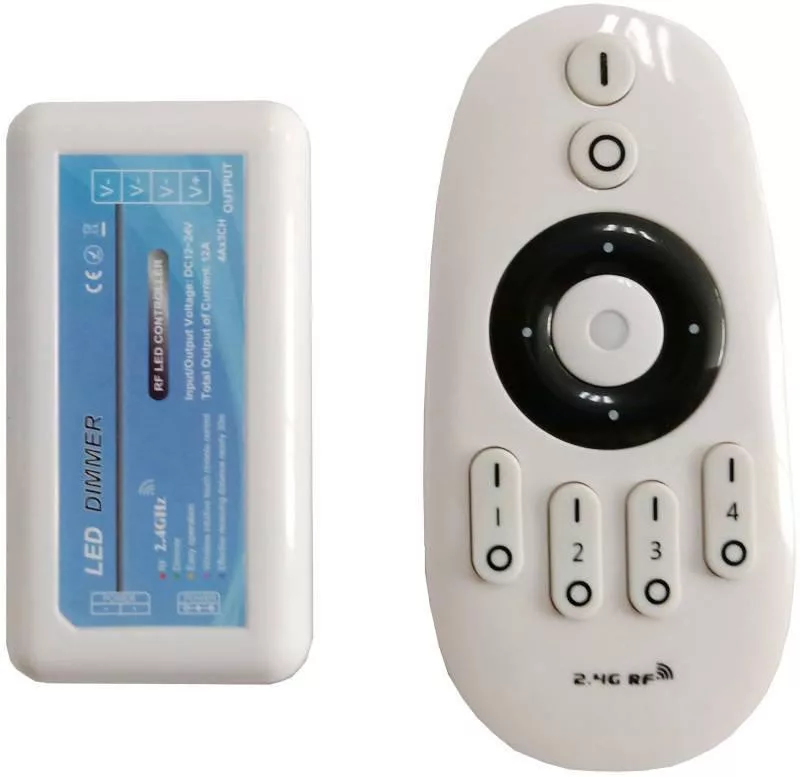

Avide LED Szalag 12V Rádiós Dimmer 4 zónás szett

Az Avide LED-szalag vezérlővel az egyszínű LED-szalagok világítása vezérelhető. Be- illetve kikapcsolható a világítás továbbá beállítható annak fényereje és módja a távirányítón található nyomógombok segítségével. A 4 zónás, 2.4G rádiófrekvenciás LED dimmer egyszerre több LED-szalag működtetésére is képes akár 144W teljesítményig. Egy távirányítóval 4 zóna vezérelhető, viszont fontos, hogy zónánként szükségünk van külön-külön 1 dimmer egységre is! A szett csak 1db vevőegységet és 1db távirányítót tartalmaz!



A vezérlő egyszínű LED-szalag és tápegység közé szerelve látja el funkcióját, erre példa az alábbi ábra:

Bekötés:

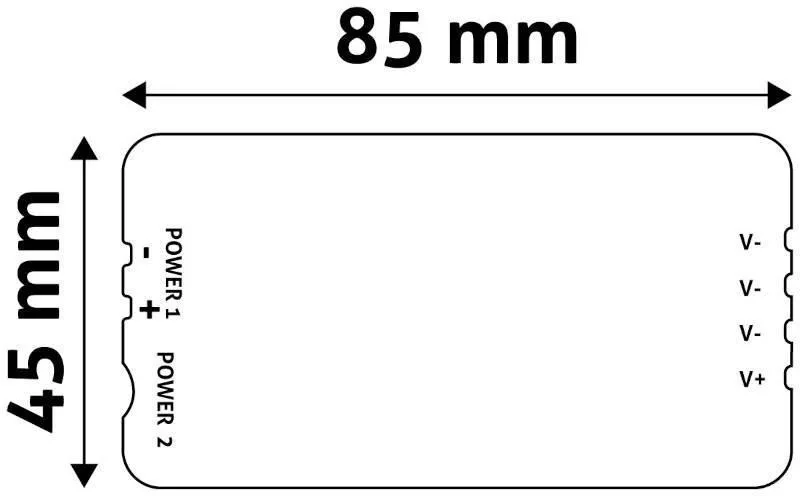

Csatlakoztassa a ( piros + ) és a ( fekete – ) vezetéket a megfelelő nyílásba, majd rögzítse a a beépített csavarok meghúzásával. Egyidejűleg akár 3 db LED-szalag is csatlakoztatható a vezérlőre. Ebben az esetben minden szalag pozitív csatlakozója a vezérlőn található egyetlen V+, a negatív csatlakozókat pedig szeparáltan, egyesével csatlakoztassuk. A DC-apa csatlakozóval ellátott tápegységet csatlakoztassa a POWER2 bemenethez. Ha a tápegység nem rendelkezik DC-apa csatlakozóval, akkor használja a POWER1 bemenetet a vezetékek csatlakoztatására. Piros = POWER1+, fekete = POWER1-; Csak 1db tápegység csatlakoztatására van szükség!


FIGYELEM!

A vevőegységet és a távirányítót a bekötést követően párosítani kell!



Párosítás:

Feszültség alá helyezést követő 5 másodpercen belül nyomja meg a kívánt csoport bekapcsológombját 2 másodpercen keresztül, és ha a led szalag 3x felvillan egymás után, akkor a párosítás sikeres volt, ha nem akkor próbálja újra.



Leválasztás

Feszültség alá helyezést követő 5 másodpercen belül nyomja meg a kívánt csoport kikapcsológombját 2 másodpercen keresztül, és ha a led szalag 9x felvillan egymás után, akkor a leválasztás sikeres volt, ha nem akkor próbálja újra.

Megjegyzés:

Egy távirányító számtalan vezérlőt képes irányítani, viszont egy vezérlő cask kettő távirányítóval tud kapcsolatot létesíteni.



A vezérlő alkalmas 12V és 24V -os működésre is.

Ha 12V-os rendszert építünk, figyeljünk rá, hogy a led szalag és a tápegységünk is 12V-os legyen!

Ha 24V-os rendszert építünk, figyeljünk rá, hogy a led szalag és a tápegységünk is 24V-os legyen!
