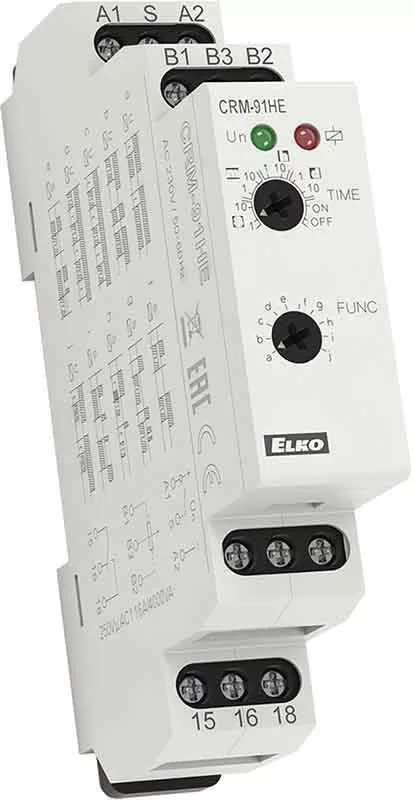

10 funkciós időrelé külső állíthatósági lehetőséggel potméterrel, AC/DC 12-240V

• A CRM-9x sorozatú multifunkciós időrelék a legtöbb időzítési feladathoz használhatók, mint pl. automatizálás, vezérlések, szabályozások és háztartási célra.


• A sorozat több típusából lehet választani az alkalmazásnak megfelelően:



  • CRM-91H/230 V: 1x CO, 16 A/AC1 relé kimenete, AC 230 V táp


  • CRM-91H/UNI: 1x CO, 16 A/AC1 relé kimenete, AC/DC 12 - 240 V táp


  • CRM-91HE/UNI: időállítás külső potenciométerrel; 1x CO, 16 A/AC1 relé kimenete, AC/DC 12 - 240 V táp


  • CRM-93H/230 V: 3x CO, 8 A/AC1 relé kimenete, AC 230 V táp


  • CRM-93H/UNI: 3x CO, 8 A/AC1 relé kimenete, AC/DC 12 - 240 V táp


  • CRM-9S: 1x triak kimenet, AC 0,7 A, AC 12 - 240 V táp






• 10 funkció:



  • 5 tápfeszültséggel indítható,


  • 4 vezérlő bemenetről indítható,


  • 1 impulzusrelé funkció






• a funkciók és időintervallumok beállítását kényelmesen és egyértelműen kezelhető forgókapcsolók biztosítják.


• időzítés finom beállítása külső potenciométerrel történik,


• a külső potenciométer maximum 10m -re helyezhető el a készüléktől


• a 0.1 mp - 10 nap közötti időtartam 10 tartományra van felosztva: 0.1 s - 1 s / 1 s - 10 s / 0.1 min - 1 min / 1 min - 10 min / 0.1 óra - 1 óra / 1 óra - 10 óra / 0.1 nap - 1 nap / 1 nap - 10 nap / csak ON / csak OFF


• A CRM-93 időrelék 3 kimeneti reléje nem alkalmas eltérő fázisok és >250 VAC feszültségek kapcsolására.


• a kimenet állapotát multifunkciós piros LED jelzi, mely az aktuális állapottól függően villog vagy világít.


• 1-MODUL széles, DIN sínre szerelhető


Technikai paraméterek

• CRM-91HE/UNI: külső potenciométerrel állítható 10 funkciós időrelé, UNI táp


• Tápfeszültség: AC/DC 12 - 240 V (AC 50 - 60 Hz)


• Tápfeszültség jelzése: zöld LED


• Idő beállítása: forgó kapcsoló és külső potenciométer


• Ismétlési pontosság: 0,2% - a beállított érték stabilitása


• Érintkezők: 1xCO 16 A/AC1 (AgNi)


• Üzemi hőmérséklet: -20 .. +55 °C


• Működési helyzet: tetszőleges


• Felszerelés: DIN sínre (EN 60715)


• Védelem: IP40 az előlap / IP20 csatlakozók felöl


• Méretek: 90 x 17,6 x 64 mm


• Tömeg: 77 g

Külső potenciométer technikai paraméterei

• Csatlakozó vezetékek keresztmetszete (mm2): érvéggel max. 1,5/tömör max. 2,5


• Védettség: elöl - IP65 / hátul - IP20


• Potenciométer ellenállása: 47 k? , lineáris


• Felszerelés panelra


• Csatlakoztatható vezeték max. hossza 10 m.
